首页 >> 产品展示 >>弯弧机 >> 型材弯弧机
详细说明

型材弯弧机

收藏
  • 商品说明
  • 数控弯弧机

YH200-CNC数控滚弯机技术参数




型材弯弧机,  铝型材弯弧机,   数控型材弯弧机,

型材弯弧机,  铝型材弯弧机,   数控型材弯弧机,

型材弯弧机,  铝型材弯弧机,   数控型材弯弧机,



机床升级后主要性能:

1.YH200-CNC适用于各种金属型材弯圆,根据不同半径不同型材延展性,进行多次成型进给或一次成型进给加工,可实现变曲率、定曲率弯弧加工。

2.可自适应完成适用于各种料的延展性伸缩,四轴定位系统,在变形区域压紧材料,很大程度减小成型过程中的变形,从而达到弯圆行业理想效果。

3.全新的机械试传动方式和进给方式,打破了数控滚弯机普通液压进给机能,摆脱了受温度变化、油温变化所造成的弯弧误差。

4.本机器操作简单,需要半径大小数控掌握,效率高,准确度高,能弯CU型弹簧型椭圆形多半径等形状




一、 供货主要技术参数。

名称

数值

单位名称

备注

主动辊直径*高度

60/280

Mm╳mm


三辊主动zui大扭矩

2610

N╳M


三辊主动驱动总功率

4.1

KW


主动辊转速

1─10

r/min


理论模具直径

80-250

mm


两端zui小直线段

175

mm



轴间:350mm;

轴径:60mm;

zui大压力:23T;

总功率:4.5KW

下辊位移推力

20

KN


下辊位移动位精度

±0.02

mm


下辊位移动速度

14.4

M/min


位移电机组

电机总功率

4.5

KW


滚轴zui大压力

23

T


滚轴额定工作压力

20

T


XX

1600*1100*1400mm

mm

预算









结构名称

性能特点说明

三辊主动

(三个工作辊均为主动辊,由三个独立的回转总成(变频电机+精密行星减速机)直接驱动)

1. 采用台湾丝杠电机驱动,定位精度控制±0.02mm内。

2. 弯曲工作稳定高效,特别是小半径和螺旋弯曲时三辊同时给力,无打滑现象。

3. 三辊变频无极调速,可根据实际弯曲要求(如模具直径差距较大),分别调节三个主动辊转速,避免受力不均匀和强制粗暴同步。

数显

PLC+彩色触摸屏+位移光栅或位移编码器)

1. 位移到达±0.02mm。

2. 彩色触摸屏使操作者观察控制成形过程。

3. 100组记忆数据库。

机床两侧托辊

前后机械托料装置,根据不同型材弯曲,不同调整。

四辊定位

1. 增加有效摩擦,防止小半径弯曲和螺旋盘管时打滑现象的出现。

2. 封闭变形区域,很大程度减小型材变形。

二、 主要配置

序号

名称

厂家

备注

床身钢板

济钢


铸造件

重汽铸造厂


工作辊

济钢


传动轴承

哈轴/Volvo转子轴承


变频电机(减速机一体结构)

台湾万鑫精工


滚轴丝杠

上银机电


滚轴丝杠总成

上银机电


人机界面(彩色触摸屏)

变频器

台达


可编程控制器


10

旋转编码器

瑞普


11

其他电器元件

交流接触器等

正泰








三、机床性能

1该机床床身采用高强度球墨铸铁整体铸造而成,经有限元分析,受力部位加强筋设计,并经退火处理消除内应力,整机有足够的强度和刚性及耐磨性,防变形。

2两下辊回转臂和上辊轴承架为38铬钼铝调质加高频淬火,增加本身刚性,强度和耐磨性。

3采用先进可靠半径预算功能,上轴下压,两个下辊围绕回转中心(上辊)做弧线升降运动并由数控显示其位移量弯制所需半径,配合四辊辅助机构,弯曲时很好的减少型材变形。

4三个工作辊均为主动辊,由两个独立的回转总成(电机+直连电机)直接驱动,减少传动损耗,传动高效,并由变频调速保证三辊同步回转。

5三辊主动轴选用二次电渣重熔氮化钢,加工工序十多道。三辊回转系均采用刚性好,采用volvo推力滚子轴承支撑,其中两下辊更是采用滑动和滚动相结合的复合支撑,转动摩擦小,损耗小,热变形小,行走保护性好,寿命长!

6机床两侧有机械托辊,可防非对称型材在卷弯过程中所产生的扭曲变形,有利于保证非对称截面型材卷弯质量。同时也具有控制螺旋形型材之螺距。

7彩色PLC触摸显示屏一体机控制器,便于操作者高效工作和观察控制成形过程。

8回转电动和机械驱动模式:一次上料完成,可将各种型材弯曲成所需要的圆形、弧形、螺旋形、椭圆形等预定曲率工件。

9可提供特殊附件:无

11彩色触摸屏+PLC程序控制器,便于操作者高效工作和观察控制成形过程。

12机床所有转动面均为滚动接触(volvo推力滚子轴承及哈轴转子轴承),自动进油润滑,严禁使用铜套。

13机床所有滑动面均为铝青铜石墨相结合的耐磨件,并定时润滑。

14电器系统外购件均采用国内外知名品牌保证整机质量,机床检验期间连续运转48小时工作无问题后再发货。

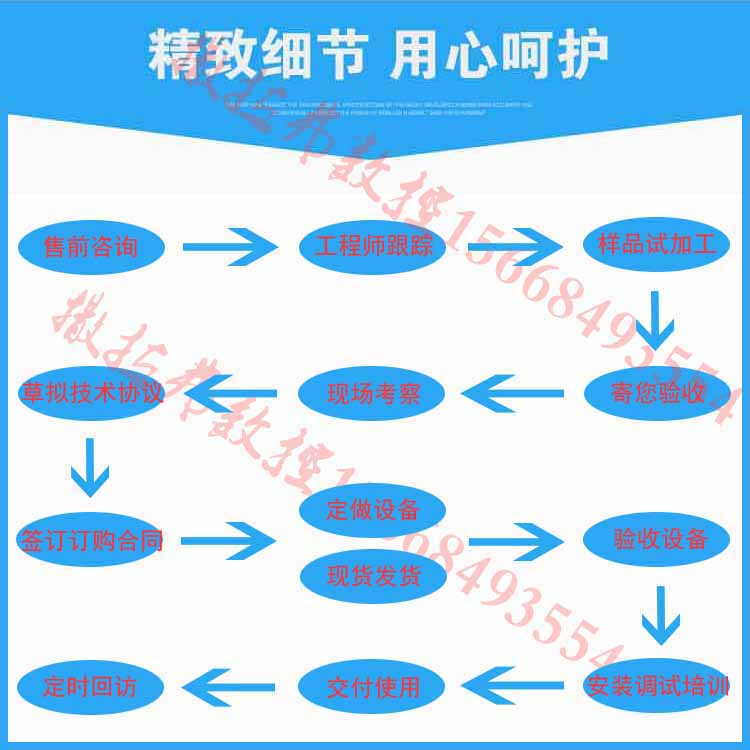

四、售后承诺

尊敬的客户:

您好!

承蒙您咨询/惠购 撒拉弗数控滚弯机系列产品,谨致谢意!为了保护您的合法权益,免除您的后顾之忧,向您做出下述YH200-CNC数控滚弯机系产品标准保修服务承诺,并在您需要时依此向您提供:

1、本公司严格按JB/T 8777-1998及ISO9001国家标准、合同及技术要求选择zui佳方案,承诺本设备加工的零部件质量达到产品图纸要求,并全面对过程质量进行跟踪监控、检验,确保产品质量。

2、建立用户服务技术档案(相关信息我们均录入到产品数据库,用户可使用正确的“产品编号”进行在线查询)。以备售后跟踪服务。本公司根据客户要求,选用zui佳的技术方案及设备,确保质量可靠,性能优良,价格合理,满足客户要求。

3、本公司产品,实行三包,质保1年,终身维护。自设备调试好后1年内(含),公司为您提供免费上门服务,不收取任何费用。2年后5年内,只收取成本费用上门维修服务。5年后,提供上门维修服务,合理收取维修费用。

4、凡售出的产品均向用户(买方)提供产品使用说明书、产品合格证明书、装箱单及设备详细操作规程訾筹等技术资料,并免费在买方现场为用户操作人员进行培训。

5、买方采购卖方设备后,卖方应根据买方产品图纸,免费向买方提供两套随机模具,规格由买方选定;此模具加工的产品需满足买方的产品图纸要求。

6、卖方承诺:将根据买方不同产品图纸,免费向买方提供模具图纸的设计,买方要求提供CAD2007电子版本。

7、卖方承诺:所卖设备保证在室温零下16度及零上60度时加工不失真;设备圈弧时无扭曲、变形、断裂、划伤等缺陷。

8、卖方承诺:所卖设备满足买方产品各种异型材(加工范围内)的加工,以及卖方提供的能力参照表中各种钢型材的加工,并保证型材两端头zui小直线段距离不得大于175mm。

9、不属于免费保修义务的情况:

       发生下列情况,造成本企业设备故障或损坏,无论是否在免费保修期限内,均不在免费保修之列。

Ø 本企业设备的整机或部件已经超出质保期;

Ø 使用非本企业设备部件导致的故障或损坏;

Ø 因自然灾害等不可抗力(如地震、火灾等)原因造成的故障或损坏;

Ø 买方使用不符合卖方所设计的模具图纸生产的不合格模具而导致没备的故障或损坏。
