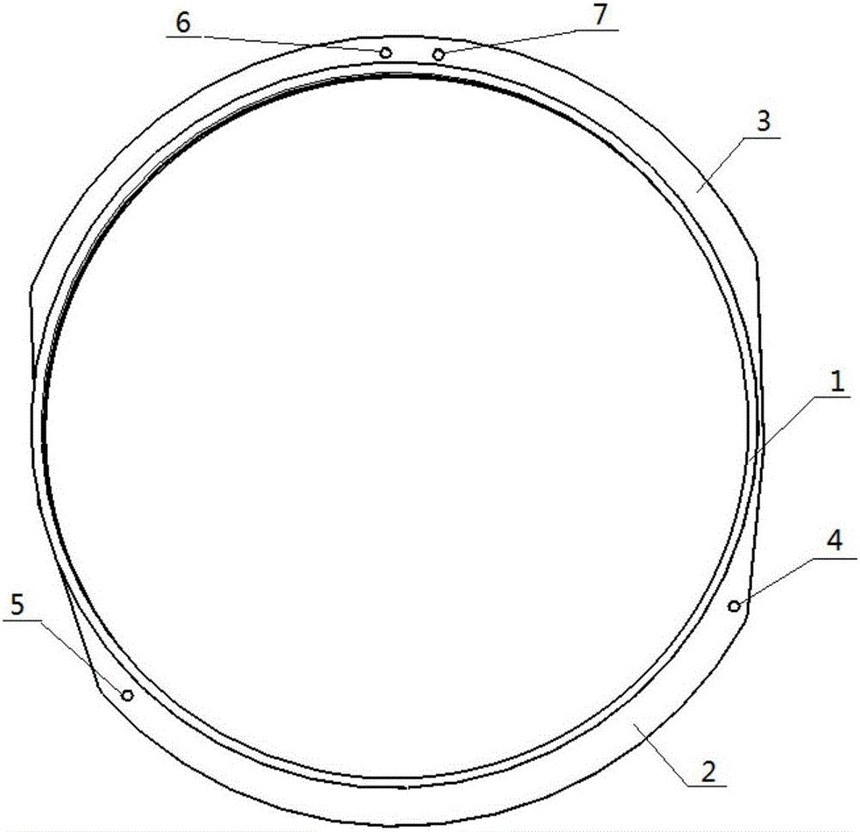

关于发动机铝风圈弯圆机器定制方案

时间:2019-05-15     作者:撒拉弗数控【原创】   阅读

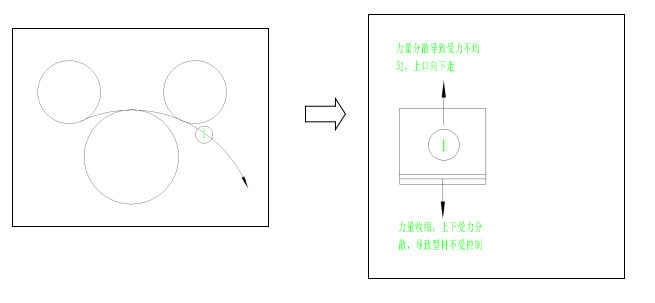

1、针对L型型材弯曲,开口向外弯曲,L角为曲面,弯曲加工过程中会出现型材受力不均匀,导致型材扭曲,从而更加破坏型材,使得弯曲后型材无法达到预期垂直度,更会影响半径控制精度

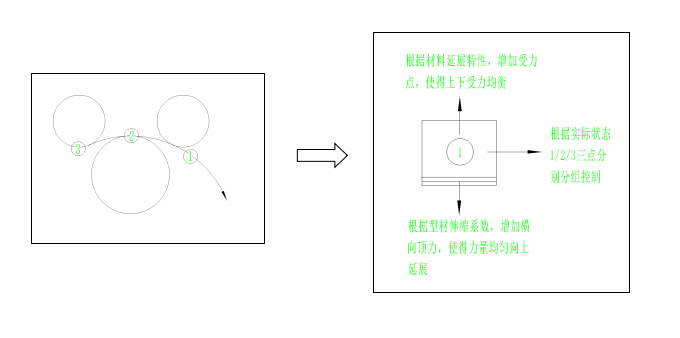

2、根据不对称型材这一特性,我们会根据型材来加装一套抗扭辅助装置

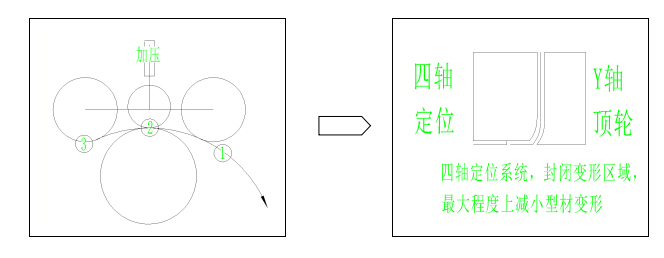

 3、三轴数控滚弯机,Y轴下压时,会出现,Y轴控制变形区域空缺,即便增加抗扭辅助装置,也会出现型材变形。






胶条符合机

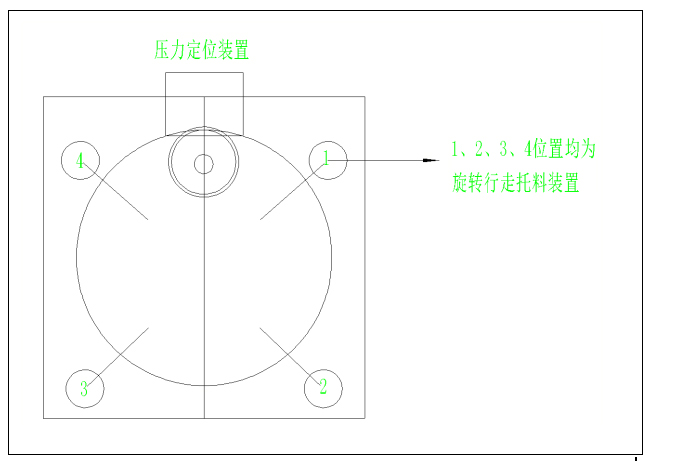

1、胶条滚压复合机由压力定位装置、滚轴挤压旋转装置、行走托料装置以及控制器组成


2可实现型材弯曲完成后二次加工导致型材变形用

3可对型材胶条滚压复合专用

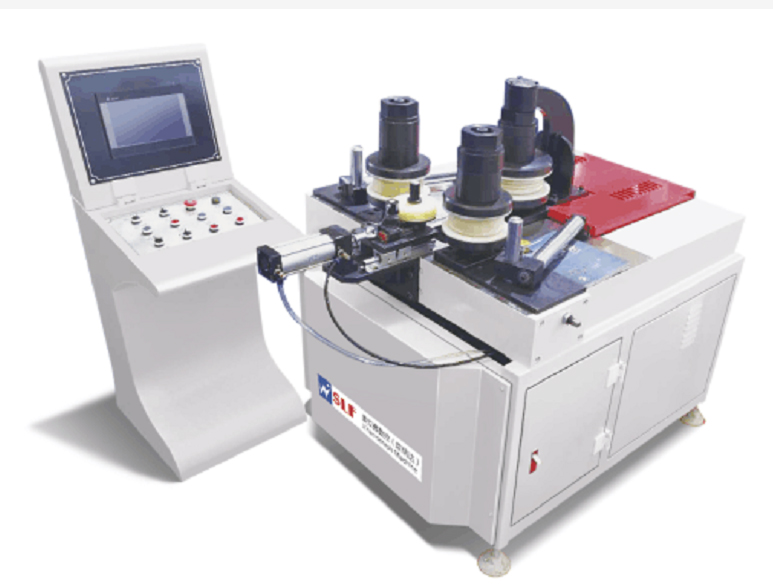

一、 数控滚弯机主要技术性能

1、适用于各种金属型材弯圆,可实现变曲率,定曲率弯弧加工,最小弯曲半径为60mm

2、能自动适应完成用于各种材料的延展性伸缩,最大程度的减小成形过程中的变形。

3、全新的机械传动和进给方式,避免了因温度的变化、油温变化所造成的弯弧误差。

4、数控控制,效率高,准确度高,能弯C型、U型、椭圆形、螺旋型多半径等形状。

5、在-1660℃间加工程度不失真,弯弧时无扭曲,变形断裂,划伤等缺陷。







2.1该机床床身采用高强度球墨铸铁整体铸造而成,经有限元分析,受力部位加强筋设计,并经退火处理消除内应力,整机有足够的强度和刚性及耐磨性,防永久性变形。

2.2两下辊回转臂和上辊轴承架为38铬钼铝调质加高频淬火,增加本身刚性,强度和耐磨性。

2.3采用先进可靠的弧线摆动式结构,具有端部预弯功能,两个下辊围绕回转中心(上辊)做弧线升降运动并由数控显示其位移量精确弯制所需半径,配合四辊辅助机构,弯曲时更好的减少直线段的长度。

2.4三个工作辊均为主动辊,由三个独立的回转总成(电机+直连减速机)直接驱动,减少传动损耗,传动高效,并由变频调速保证三辊同步回转。

2.5三辊主动轴选用二次电渣重熔氮化钢,加工工序十多道。三辊回转系均采用刚性好,精度高的进口volvo推力滚子轴承支撑,其中两下辊更是采用滑动和滚动相结合的复合支撑,转动摩擦小,损耗小,热变形小,精度保护性好,寿命长!

2.6机床两侧有机械托辊,可防非对称型材在卷弯过程中所产生的扭曲变形,有利于保证非对称截面型材卷弯质量。

2.7彩色PLC触摸显示屏一体机控制器,便于操作者高效工作和观察控制成形过程。

2.8回转电动和液压位移驱动:一次上料完成,可将各种型材弯曲成所需要的圆形、弧形、螺旋形、椭圆形等预定曲率工件。


铝型材弯圆机圈圆机器铝合金滚圆机

铝型材弯圆机,圈圆机器,铝合金滚圆机

铝型材弯圆机,圈圆机器,铝合金滚圆机
