变曲率弯圆加工,椭圆数控滚弯机操作,多半径弯弧机

时间:2021-03-03     作者:撒拉弗数控【原创】

变曲率弯圆加工,椭圆数控滚弯机操作,多半径弯弧机

数控弯圆机,在弯曲形状是可以做到任意形状,任意尺寸,任意半径变化的,在弯曲过程中他会对系统数据进行对比,通过半径不同,对XY双轴进行速率调节,使得半径连接处柔顺处理,做到型材Z正的柔性变化,曲线变化,以艺术形式展现给用户,但是在数控滚弯机弯曲变曲率弯圆加工,椭圆数控滚弯机操作,多半径弯弧机时,我们应该怎样去调整机器,怎样去调试数据,怎样去操作机器完成工作呢,我们以济南撒拉弗数控机器有限公司(原信达数控)所生产的Y系列滚弯机为例进行具体描述和讲解。

变曲率弯圆加工:

这种弯曲加工主要是指的,在圆弧半径变化中,成一d的规律进行数值变化,我们这里以阿基米德螺线,也就是蚊香型,进行讲解

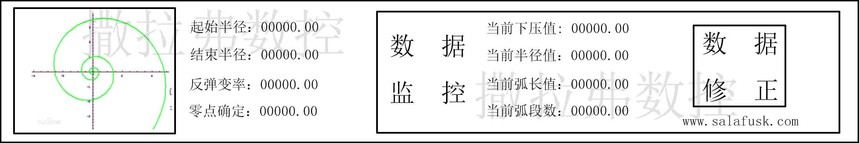

上图所示,根据螺线的判别办法,我们可以归结于,起始半径,结束半径,反弹修正(因为反弹在各个半径段是有Y定比例的,可以参考反弹列表进行输入),在就是起点位置指正,在设备运行过程中,可以根据数据的监控,对机器进行数据的分析及弯曲修正的判断,Z后如果出现误差可按修复键,进行数据调节修正。

椭圆数控滚弯机:

在变曲率弯曲中,椭圆是非常有代表X的一种形状,是弯曲机一种成熟的表现,我们可以总结为数控滚弯机,弯弧机的数控水平的判定。

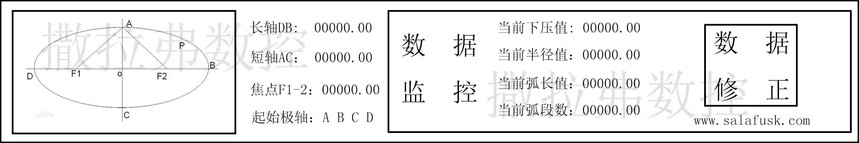

上图所示,根据椭圆的构成,我们知道椭圆是围绕两个焦点的平面中的曲线,使得对于曲线上的每个点,到两个焦点的距离之和是恒定的。我们根据具体计算,我们可以得到既定的长轴,短轴,焦点等数据,在弯曲过程中,在双轴数控的计算下对数据进行数据监控以及数据修正,在误差出现时,我们也会进行有效的判定,对于椭圆弯曲具体展现,我们可以根据撒拉弗数控滚弯机的操作说明进行查看。

多半径弯弧机:

多半径弯曲,也是一种对数控弯弧机的具体理解,他主要利用在汽车领Y,所以我们可以根据新能源汽车的整体骨架来说明这一点。

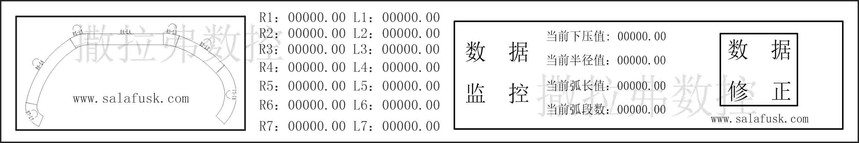

上图所示:多半径弯曲,是指的没有曲率规律而形成的多个半径组成的一种不规则图形,他是一种现代工业设计的产物,即增加了产品的强度,又减少了使用成本。

需要对于图纸进行CAD导入工作,即导入后进行设备与图纸相结合,对CAD图纸进行具体细分,然后就是读数环节,数据读出后进行数据监控和数据修正等工作。

       变曲率弯圆加工,椭圆数控滚弯机操作,多半径弯弧机,等图纸弯曲是弯曲后的一种产物,他是工业体系的具体组成部分,也是细分市场里不可或缺的机型。
