Y系列数控滚弯机,铝型材弯弧机,弯圆机基础技术参数

时间:2021-03-08     作者:撒拉弗数控【原创】   阅读

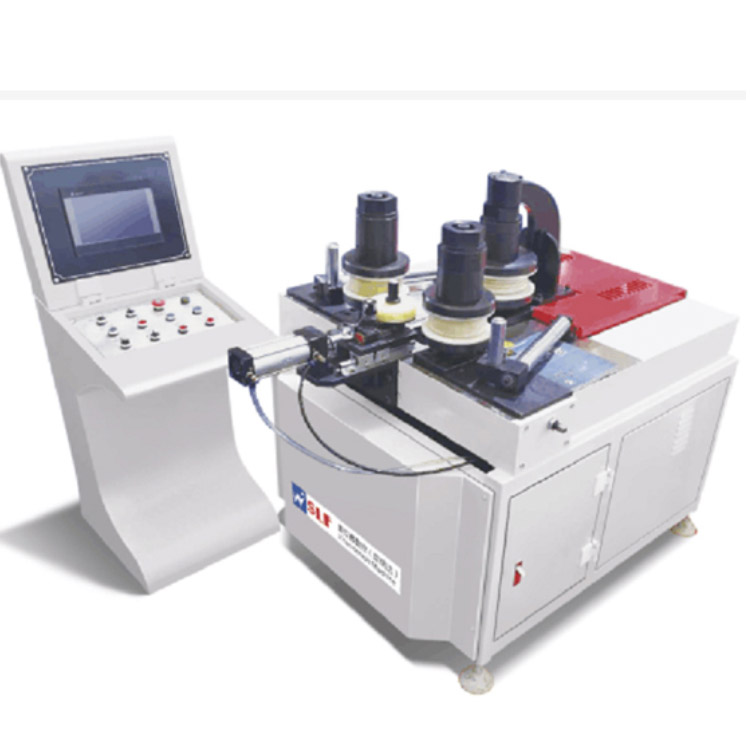

Y系列数控滚弯机,铝型材弯弧机,弯圆机基础技术参数





关于Y系列数控滚弯机,铝型材弯弧机,弯圆机基础技术参数,根据设备种类不同,型号大小不同,准对行业不同,弯曲型材不同,我们总结基本技术参数以供用户参考。

机床升级后主要性能:




YH200-CNC 适用于各种金属型材弯圆,根据不同半径不同型材延展性, 进行多次成型进给或一次成型进给加工,可实现变曲率、定曲率弯弧加工。

可自适应完成适用于各种料的延展性伸缩,S创四轴定位系统,在变形区域压紧材料,大程度减小成型过程中的变形,从而达到弯圆行业要求。

全新的机械试传动方式和进给方式,C底打破了数控滚弯机普通液压进给机能, C底摆脱了受温度变化、油温变化所造成的弯弧误差。

本机器操作简单,需要半径大小数控掌握,效率高,Z确度高,能弯C U 型弹簧型椭圆形多半径等形状



滚弯机术参



名称

数值

单位名称

备注

三辊回转

主动辊直径*高度

60/280

Mmmm


三辊主动扭矩

2610

N╳M


三辊主动驱动总功率

4.1

KW


主动辊转速

110

r/min


理论模具直径

80-250

mm


两端直线段

175

mm



轴间:350mm; 轴径:60mm; 压力:25T;

总功率:4.5KW

下辊位移

下辊位移推力

20

KN


下辊位移动位

±0.02

mm


下辊位移动速度

14.4

M/min


位 移

电 机组

电机总功率

4.5

KW


滚轴压力

25

T


滚轴额定工作压力

20

T


体积

X X

1600*1100*1400mm

mm

预算

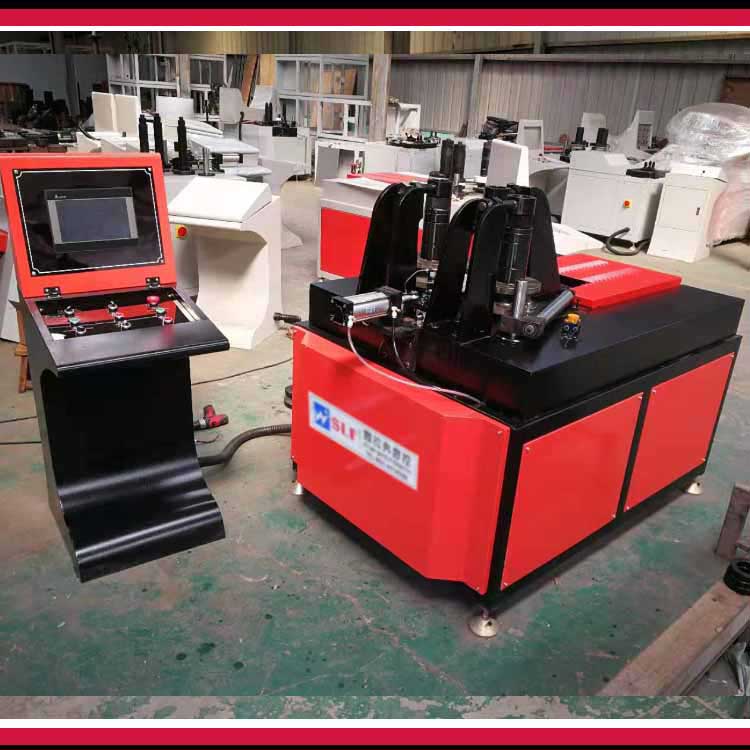

 Y系列数控滚弯机,铝型材弯弧机,弯圆机基础技术参数





弯圆机结构特点



结构名称

性能特点说明

三辊主动

(三个工作辊均为主动



1.

采用台湾丝杠电机驱动,定位控制±0.02mm 内。

辊,由三个独立的回转

2.

弯曲工作WG效,T别是小半径和螺旋弯曲时三辊同时给力,

总成(直连电机直接驱动)


无打滑现象。


3.

三辊变频无极调速,可根据实际弯曲要求如模具直径差距较大



分别调节三个主动辊转速,避免受力不均匀和Q制同步。

数显

 PLC+ 彩色触摸屏+



1.

位移J度到达±0.01mm。

移光栅或位移编码器)

2.

彩色触摸屏使操作者观察控制成形过程。




3.

100 组记忆数据库。

机床两侧托辊

前后机械托料装置,根据不同型材弯曲,不同调整。

四辊定位

1.

增加有效摩擦,防止小半径弯曲和螺旋盘管时打滑现象的出现。


2.

封闭变形区域,大程度减小型材变形。



弯弧机主要配置:



序号

名称

厂家

备注

1

床身钢板

济钢


2

铸造件

重汽铸造厂


3

工作辊

济钢


4

传动轴承

哈轴/Volvo 转子轴承


5

变频电机(减速机一体结构)

台湾万鑫J


6

滚轴丝杠

上银机电


7

滚轴丝杠总成

上银机电


8

人机界面(彩色触摸屏)

变频器

台达


9

可编程控制器


10

旋转编码器

瑞普


11

其他电器元件

交流接触器等

正泰




Y系列数控滚弯机,铝型材弯弧机,弯圆机基础技术参数
