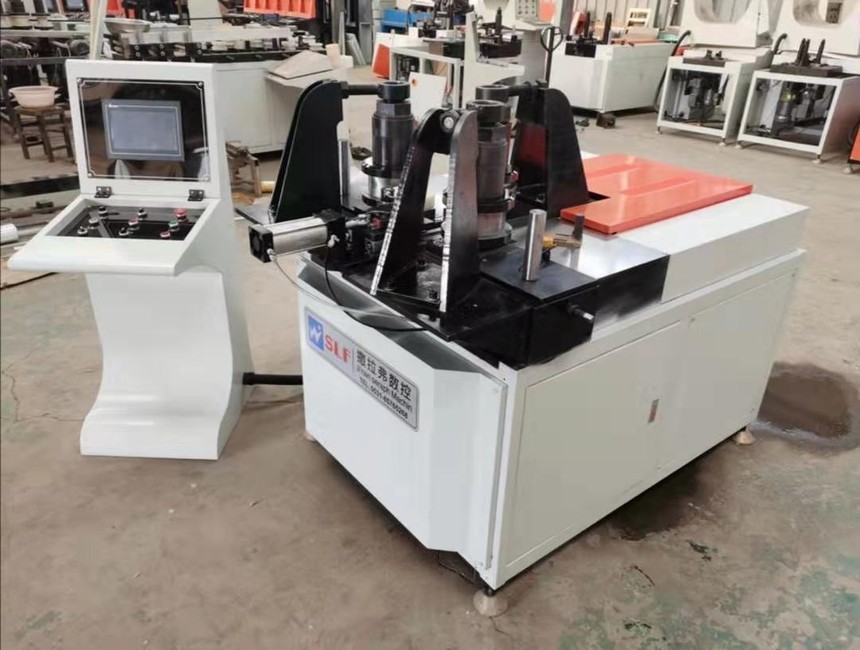

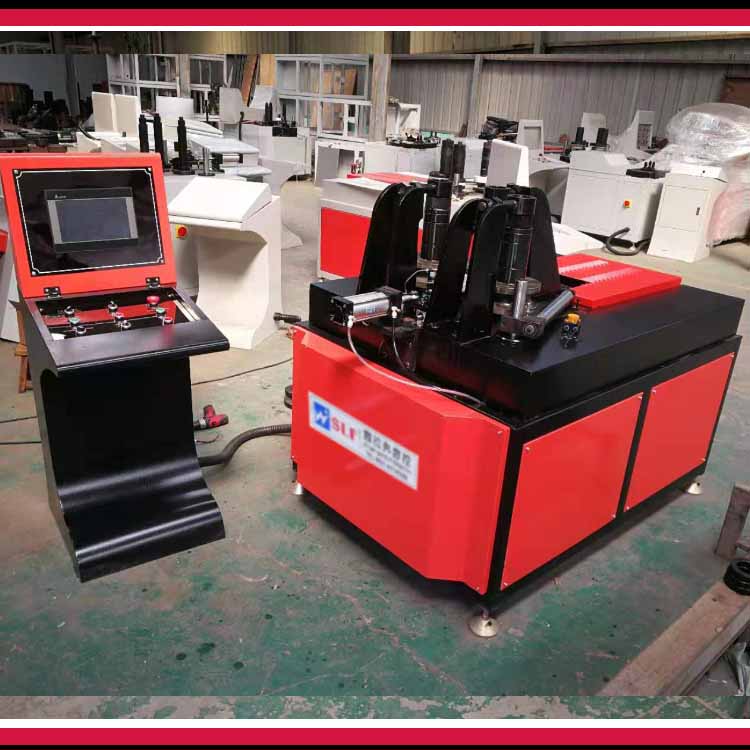

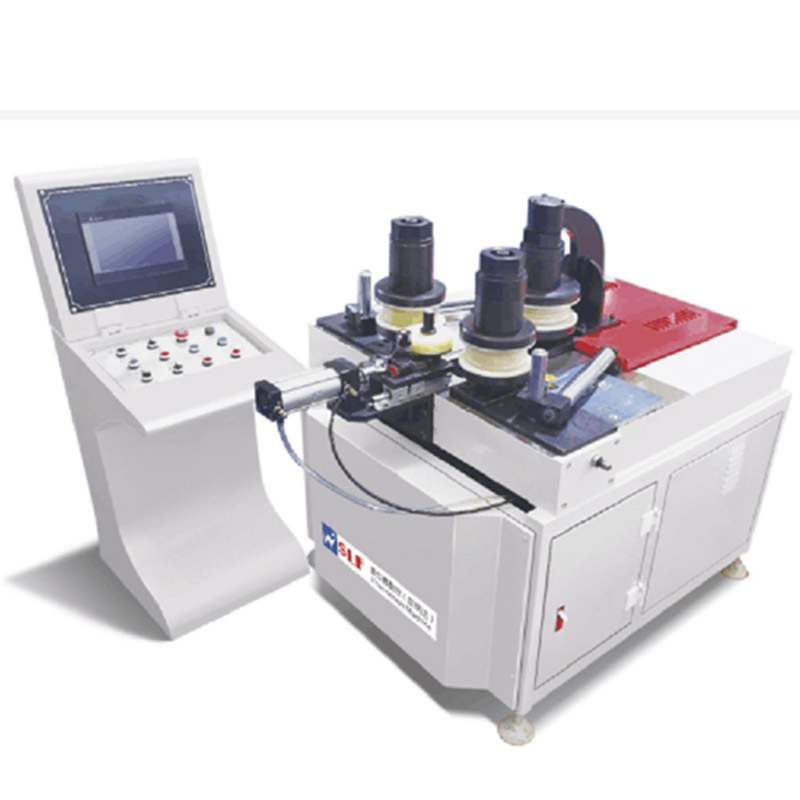

铝型材折圆机，铝合金折弯机，数控型材压圆机

三辊回转

主动辊直径*高度

60/280

mm╳mm

三辊主动Z大扭矩

2610

N╳M

三辊主动驱动总功率

4.1

KW

主动辊转速

1─10

r/min

理论模具直径

80-250

mm

两端Z小直线段

175

mm

轴间：350mm; 轴径：60mm; Z大压力：23T;

总功率：4.5KW

电压：380V  50HZ

下辊位移

下辊位移推力

20

KN

下辊位移动位J度

±0.01

mm

下辊位移动速度

14.4

M/min

位 移电 机

组

电机总功率

4.1

KW

滚轴Z大压力

23

T

滚轴额定工作压力

20

T

体积

长 X 宽 X 高

1600*1100*1400mm

mm

预算

电机功率

主动轴电机：2.2kw

后辅轴电机：1.1kw

推力轴电机：3.8kw

1

床身钢板

济钢

2

铸造件

重汽铸造厂

3

工作辊

济钢

4

传动轴承

哈轴/Volvo 转子轴承

5

变频电机（减速机一体结构）

T湾万鑫J工

6

滚轴丝杠

上银机电

7

滚轴丝杠总成

上银机电

8

人机界面（彩色触摸屏）

变频器

台达

9

可编程控制器

10

旋转编码器

瑞普

11

其他电器元件

交流接触器等

正泰

Z小

5mm

加工宽度范围

Z大

90mm

Z小

1mm

弯曲半径范围

Z大

无X制

Z小

R200mm

释解

因加工能力范围受材料，材质，半径，截面形状，抗拉强度，等因素影响，在不考虑各种因素前提下，理论加工范围即以上参数，具体弯曲还是要以实际情况为准。

加工半径范围，也是受到型材的各种因素影响，在不考虑型材变形的情况下，理论弯曲半径Z小可弯曲R200左右，实际弯曲半径还是要准对不同型材去考量，有效的利用模具特性在Z小半径的同时减少型材弯曲过程中的变形。
